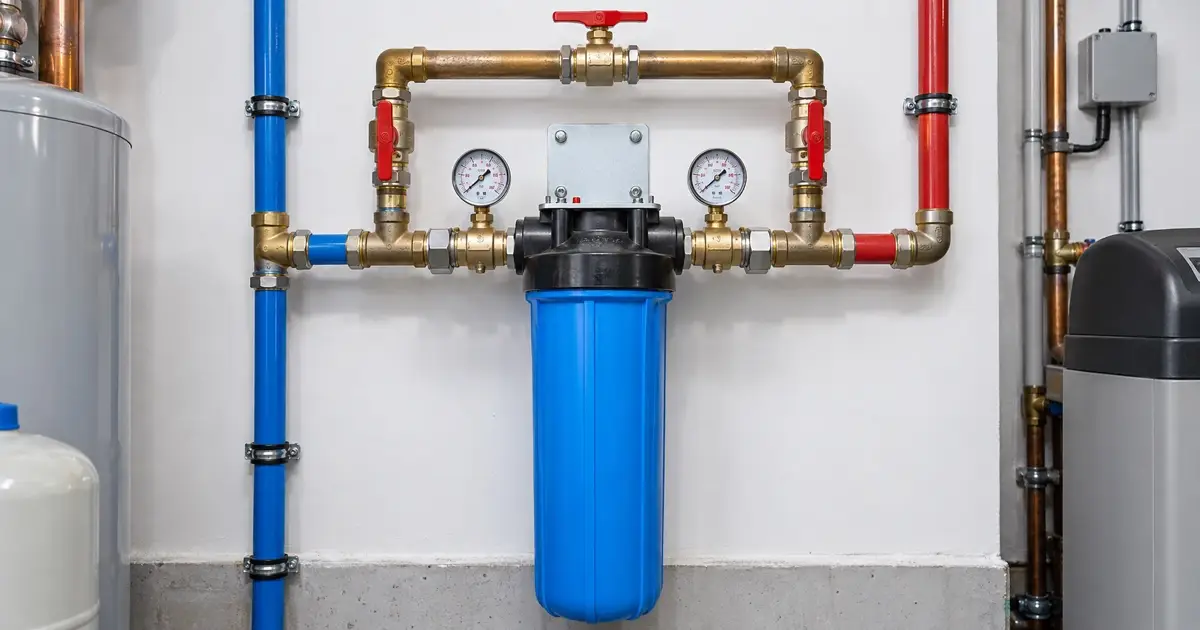

Байпас и манометры для фильтра воды: монтаж и контроль

Байпас и манометры для фильтра воды: монтаж и контроль

  • руководство

При проектировании системы водоподготовки в частном доме или квартире основное внимание обычно уделяется выбору самой технологии очистки — будь то обратный осмос или мощный умягчитель. Однако долговечность и удобство эксплуатации системы во многом зависят от того, как выполнена обвязка оборудования. Ключевыми элементами этой обвязки являются сервисный байпас и манометры. Без этих компонентов обслуживание системы превращается в сложную техническую задачу, а контроль состояния фильтрующих элементов становится невозможным.

Что такое байпас для фильтра воды и его основные функции

Байпас представляет собой обводную линию трубопровода, которая позволяет направить поток воды в обход основного фильтрующего оборудования. Конструктивно это выглядит как дополнительная перемычка между входной и выходной трубами фильтра, оснащенная запорной арматурой.

Основная задача, которую решает байпас для фильтра воды, — обеспечение бесперебойного водоснабжения объекта во время проведения регламентных или аварийных работ. Существует несколько ситуаций, когда наличие обводной линии становится особенно важным:

  • Сервисное обслуживание: при замене картриджей, промывке засыпки или ремонте управляющего клапана подача воды через фильтр должна быть прекращена. Байпас позволяет пользоваться водой (пусть и неочищенной) в то время, пока мастер проводит сервис и обслуживание системы.
  • Аварийные ситуации: в случае протечки корпуса фильтра или выхода из строя электроники, систему можно мгновенно изолировать, не перекрывая воду во всем доме.
  • Технические нужды: если требуется большой объем воды, не требующей глубокой очистки (например, для полива огорода или наполнения бассейна), использование байпаса позволяет сэкономить ресурс дорогостоящих картриджей и фильтрующих сред.

Классическая схема байпаса состоит из трех шаровых кранов: два отсекающих (на входе и выходе фильтра) и один перепускной на самой обводной линии. В нормальном режиме работы отсекающие краны открыты, а перепускной плотно закрыт.

Манометр на фильтре воды: зачем нужен контроль давления

Манометр — это измерительный прибор, который показывает давление жидкости в системе. В узлах очистки воды рекомендуется устанавливать не один, а минимум два манометра: до фильтра и после него. Это позволяет осуществлять эффективный контроль перепада давления.

Фильтрация воды — это механический или химический процесс, создающий определенное сопротивление потоку. Когда фильтрующий элемент чист, разница в показаниях между входным и выходным манометрами минимальна. По мере накопления загрязнений внутри картриджа или засыпки, его гидравлическое сопротивление растет. Давление на выходе начинает падать, в то время как на входе оно остается стабильным или слегка повышается.

Именно манометр на фильтре воды является самым объективным индикатором необходимости замены расходных материалов. Ориентироваться только на календарные сроки или объем пропущенной воды не всегда верно, так как качество исходной воды может меняться. Если разница давлений (дельта) превышает 0,5–0,8 бар, это явный сигнал к тому, что магистральный фильтр нуждается в очистке или замене картриджа.

Виды манометров для систем водоснабжения

Для бытовых и полупромышленных систем очистки обычно используют деформационные манометры с трубкой Бурдона. При выборе прибора стоит обратить внимание на следующие характеристики:

  • Диапазон шкалы: рабочее давление в сетях Беларуси обычно составляет 2,5–5 бар. Оптимально выбирать манометр со шкалой до 6 или 10 бар, чтобы рабочее значение находилось во второй трети шкалы — это обеспечивает минимальную погрешность.
  • Тип подключения: радиальное (снизу) или аксиальное (сзади). Выбор зависит от компоновки труб в узле ввода.
  • Наполнение: существуют сухие и глицеринонаполненные манометры. Последние более устойчивы к вибрациям и гидроударам, их стрелка движется плавно, а механизм служит дольше.

Правильная обвязка магистрального фильтра: этапы монтажа

Процесс, в ходе которого создается обвязка магистрального фильтра, требует соблюдения определенной последовательности элементов. Типовая схема монтажа выглядит следующим образом:

1. Входной шаровой кран — позволяет полностью отключить узел от магистрали.
2. Косой фильтр грубой очистки (грязевик) — защищает систему от крупных камней и окалины.
3. Манометр №1 (входной) — фиксирует давление в сети до начала очистки.
4. Тройник байпасной линии.
5. Отсекающий кран перед основным фильтром.
6. Фильтрующее оборудование (например, умягчитель воды или угольная колонна).
7. Отсекающий кран после фильтра.
8. Манометр №2 (выходной) — показывает давление очищенной воды.
9. Тройник возврата байпасной линии.
10. Обратный клапан (рекомендуется) — предотвращает противоток воды в систему.

При монтаже байпаса важно использовать качественные материалы. В современных условиях наиболее популярны полипропиленовые трубы, армированные стекловолокном, или металлопластик на пресс-фитингах. Металлические резьбовые соединения должны быть надежно уплотнены льном с пастой или качественной анаэробной нитью.

Особенности размещения байпаса

Размещать узел обвязки нужно так, чтобы ко всем кранам и манометрам сохранялся свободный доступ. Часто при монтаже в тесных сантехнических нишах байпас располагают слишком близко к стене, что затрудняет поворот ручек шаровых кранов. Рекомендуется использовать краны с ручкой типа «бабочка» в стесненных условиях или «рычаг», если пространство позволяет — они обеспечивают большее усилие при закрытии.

Роль сервисного байпаса в эксплуатации

Стоит различать внешний байпас, собранный из труб и кранов, и встроенный сервисный байпас, который часто поставляется в комплекте с управляющими клапанами автоматических фильтров. Встроенные решения компактны и эстетичны, однако профессиональные монтажники часто рекомендуют дублировать их внешним обводом. Это связано с тем, что в случае поломки самого корпуса байпасного клапана, заменить его без демонтажа всей системы будет невозможно.

Внешний байпас также позволяет подмешивать часть исходной воды к очищенной. Это актуально для систем умягчения, когда на выходе получается слишком «мылкая» вода. Приоткрывая кран на байпасе, можно добиться комфортного уровня жесткости, сохранив при этом защиту сантехники от накипи.

Критерии выбора комплектующих для обвязки

При покупке оборудования для монтажа байпаса и измерительных приборов следует обращать внимание на технические параметры, соответствующие белорусским условиям эксплуатации:

  • Материал корпуса кранов: только качественная латунь. Силуминовые изделия подвержены коррозии и могут лопнуть под давлением в самый неподходящий момент.
  • Диаметр прохода: обвязка не должна заужать основной диаметр водопровода. Если ввод сделан трубой 32 мм (1 дюйм), то и все элементы байпаса должны иметь соответствующий условный проход.
  • Класс точности манометров: для бытовых нужд достаточно класса 1.6 или 2.5.

Если вы не уверены в правильности подбора комплектующих, лучше получить консультацию специалиста, который поможет рассчитать гидравлические потери и подобрать оптимальную схему для вашего объекта.

Алгоритм проверки и обслуживания узла обвязки

Чтобы система работала корректно, необходимо периодически проверять состояние запорной арматуры и приборов. Со временем шаровые краны, которыми редко пользуются, могут «закиснуть» из-за отложений солей жесткости.

Чек-лист по уходу за байпасом и манометрами:

  • Раз в квартал: проворачивайте все краны байпаса из положения «открыто» в «закрыто» и обратно. Это предотвратит заклинивание шарового механизма.
  • Раз в месяц: фиксируйте показания манометров при включенном разборе воды (например, когда открыт кран на кухне). Увеличение разницы давлений подскажет, когда пора менять фильтрующий элемент.
  • Проверка герметичности: осматривайте места врезки манометров. Резьбовые соединения приборов часто являются слабым местом при возникновении вибраций в трубах.
  • Очистка стекол: следите за чистотой шкалы манометров. Если внутри корпуса манометра появилась влага или конденсат, прибор потерял герметичность и требует замены.

Важно помнить, что манометр — это точный прибор. Не допускайте механических ударов по корпусу и резких скачков давления (гидроударов). Для защиты измерителей можно устанавливать перед ними специальные демпферные трубки или гасители пульсаций.

Точные интервалы обслуживания, допустимое давление и монтажные зазоры зависят от модели и исходной воды. Сверяйтесь с паспортом оборудования и результатами анализа воды.

Что запомнить

Правильно смонтированный байпас для фильтра воды и установленные манометры превращают систему очистки из «черного ящика» в понятный и управляемый узел. Вы получаете возможность не только визуально контролировать ресурс фильтров, но и проводить любые сервисные работы без ущерба для бытового комфорта. Несмотря на то, что установка этих элементов увеличивает первоначальную стоимость монтажа, в долгосрочной перспективе они экономят время и средства владельца, предотвращая аварийные ситуации и преждевременный выход оборудования из строя.
