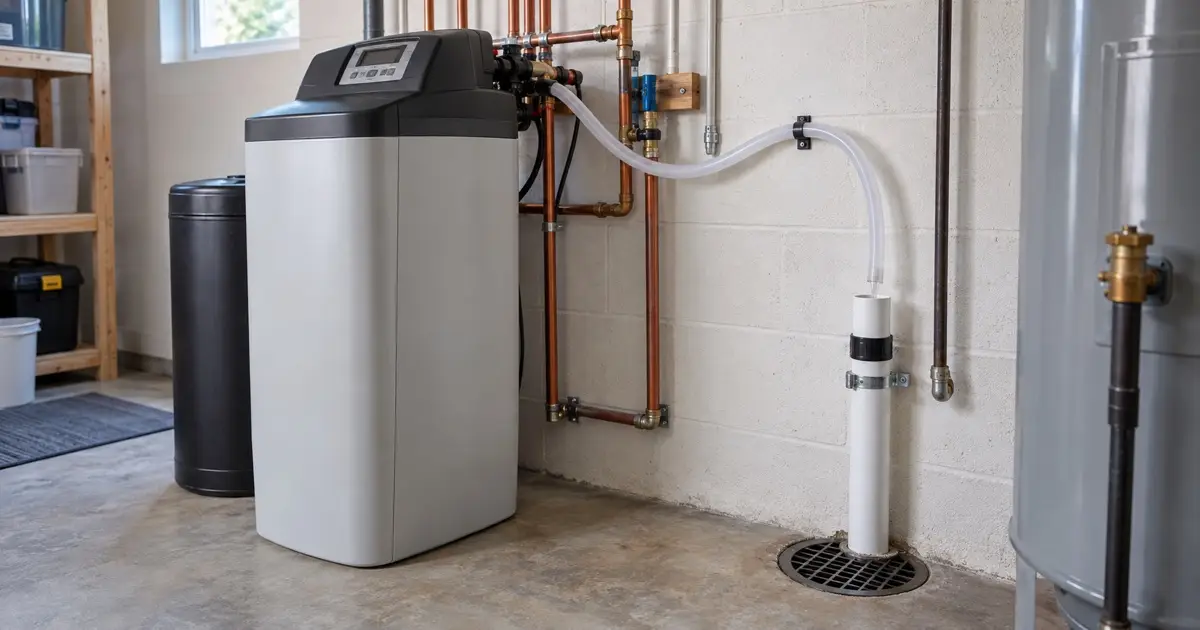

Дренаж для умягчителя воды: правила и ошибки монтажа

Дренаж для умягчителя воды: правила и ошибки монтажа

  • руководство

Установка системы умягчения воды — это не только выбор подходящей колонны и засыпки, но и грамотное проектирование инженерных коммуникаций. Одним из наиболее ответственных этапов является организация дренажной линии. Ошибки на этом этапе могут привести к затоплению помещения, выходу из строя управляющего клапана или попаданию сточных вод в систему водоснабжения. Ниже разберём, как правильно организовать дренаж для умягчителя воды, соблюдая все технические регламенты.

Роль дренажной линии в работе системы умягчения

Умягчитель воды работает по принципу ионного обмена. Со временем ионообменная смола насыщается солями жесткости и требует восстановления (регенерации). Этот процесс включает в себя несколько стадий: обратную промывку, подачу солевого раствора, медленную и быструю промывку. На каждом из этих этапов через дренажный патрубок управляющего клапана сбрасывается вода.

Слив воды при регенерации выполняет две задачи: удаление избытка солей жесткости, вымытых из смолы, и очистку самого фильтрующего материала от механических загрязнений. Объем стоков за один цикл регенерации может составлять от 150 до 500 и более литров, в зависимости от размера баллона. Важно, чтобы канализация была готова принять такой объем воды под напором в течение короткого промежутка времени.

Технические требования к сливу воды при регенерации

При проектировании системы необходимо учитывать гидравлические характеристики дренажной линии. Управляющий клапан выбрасывает воду под давлением, которое создается насосной станцией или городским водопроводом. Если сопротивление в дренажной трубе будет слишком высоким, регенерация пройдет некачественно, что приведет к быстрому износу смолы.

Основные параметры, которые нужно контролировать:

  • Диаметр линии. Для стандартных бытовых систем (баллоны типоразмеров от 0844 до 1354) обычно используется труба или шланг с внутренним диаметром не менее 1/2 дюйма (13-16 мм). Если расстояние до точки слива превышает 6-8 метров, диаметр линии следует увеличить до 3/4 дюйма или 1 дюйма, чтобы снизить гидродинамическое сопротивление.
  • Длина и подъем. Дренажную линию не рекомендуется поднимать выше 2,5 метров над уровнем управляющего клапана. Суммарная длина горизонтальных и вертикальных участков не должна создавать избыточного противодавления.
  • Отсутствие сужений. Вдоль всей линии не должно быть заломов шланга, резких сужений или запорной арматуры, которая может быть случайно закрыта.

Подключение умягчителя к канализации: выбор материалов

Для организации дренажа можно использовать как гибкие армированные шланги, так и жесткие трубы (ПВХ, полипропилен). Гибкий шланг удобнее в монтаже, так как позволяет легко обойти препятствия, однако он подвержен старению и может перегнуться. Жесткая обвязка умягчителя пластиковыми трубами считается более надежным и долговечным решением, особенно в технических помещениях частных домов.

При использовании шланга важно надежно закрепить его на патрубке клапана и в точке входа в канализацию с помощью металлических хомутов. Под воздействием давления во время промывки шланг может вибрировать и совершать резкие движения («эффект змеи»), что при плохом креплении приведет к его вырыванию и заливу пола соленой водой.

Перед умягчителем обязательно должен быть установлен магистральный фильтр механической очистки. Это защитит управляющий клапан от песка и окалины, которые могут заклинить поршень или забить дренажный ограничитель потока (DLFC).

Разрыв струи: обязательное условие безопасности

Это особенно важный аспект, о котором часто забывают при самостоятельном монтаже. Подключение умягчителя к канализации нельзя выполнять герметично. Между дренажной трубкой фильтра и приемной воронкой канализации должен быть организован «разрыв струи» (Air Gap) — свободное воздушное пространство.

Зачем это нужно:

  • Защита от бактерий. Воздушный зазор предотвращает бактериальное загрязнение фильтра. Без него бактерии из канализационных труб могут мигрировать вверх по дренажной линии и попасть внутрь колонны с чистой водой.
  • Защита от обратного тока. В случае засора канализации сточные воды не смогут попасть в систему очистки под воздействием вакуума или противодавления.

Состав воды и параметры водопровода различаются по районам и объектам. Перед подбором системы проверьте актуальный анализ воды, рабочее давление и фактический расход.

Монтаж солевого бака и линии перелива

Солевой бак — это емкость, в которой готовится концентрированный раствор соли для регенерации смолы. Помимо основной трубки, по которой раствор засасывается в клапан, на баке предусмотрен штуцер для аварийного перелива.

Монтаж солевого бака включает подключение этой аварийной линии. В отличие от основного дренажа, перелив работает самотеком. Если по какой-то причине (например, из-за загрязнения инжектора) клапан не прекратит подачу воды в бак, излишки должны уйти в канализацию, а не на пол.

Важные нюансы линии перелива:

  • Она должна идти под уклоном вниз.
  • Ее нельзя объединять с основной дренажной линией под давлением через тройник. В случае регенерации вода под напором из основного дренажа может пойти в солевой бак через линию перелива.
  • Перелив солевого бака должен выводиться в канализацию отдельной трубкой или соединяться с дренажом только после узла разрыва струи.

Правильный умягчитель воды всегда комплектуется поплавковым механизмом в солевой шахте, который служит первой линией защиты от перелива, но внешняя дренажная трубка является обязательной страховкой.

Особенности сброса солевых стоков в септик

Если у вас установлена современная СБО, рекомендуется:

  • Уточнить у производителя станции допустимый объем залпового сброса и влияние соли на активный ил.
  • По возможности вывести дренаж от умягчителя в отдельную поглощающую траншею или ливневую канализацию, минуя биологическую очистку.
  • Использовать современные управляющие клапаны с возможностью настройки регенерации по объему, чтобы минимизировать количество промывок.

Стоит учитывать, что при высокой жесткости воды объем соли, выбрасываемой в дренаж, будет значительным. Это может привести к запесочиванию дренажного колодца или ухудшению фильтрующей способности грунта вокруг него.

Алгоритм монтажа дренажной системы

Для правильной обвязки системы следуйте данной последовательности действий:

  1. Определите местоположение умягчителя и солевого бака. Они должны находиться на ровной поверхности вблизи точки входа в канализацию.
  2. Подготовьте точку приема стоков. Оптимально — канализационная труба диаметром 50 мм с установленным сифоном и воронкой для разрыва струи.
  3. Подключите дренажный шланг или трубу к выходу «Drain» на управляющем клапане. Используйте фум-ленту или герметик для резьбовых соединений.
  4. Проложите линию до канализации, избегая резких поворотов и подъемов. Надежно закрепите линию хомутами к стенам.
  5. Выведите конец дренажной линии в воронку, обеспечив зазор в несколько сантиметров.
  6. Подключите трубку перелива от солевого бака и направьте ее в ту же воронку или в отдельный трап в полу.
  7. Проверьте герметичность всех соединений, запустив принудительную регенерацию и наблюдая за процессом обратной промывки.

Если в процессе эксплуатации вы заметили посторонние шумы или протечки, своевременный сервис и обслуживание помогут избежать дорогостоящего ремонта клапана управления.

Типичные ошибки при организации дренажа

Даже опытные монтажники иногда допускают ошибки, которые проявляются не сразу, а спустя месяцы работы системы:

  • Использование тонких трубок. Попытка использовать трубку от бытового фильтра обратного осмоса (1/4 дюйма) для дренажа умягчителя приведет к тому, что смола не будет промываться и быстро выйдет из строя.
  • Объединение дренажа и перелива без обратных клапанов. Это прямой путь к переполнению солевого бака водой под давлением во время промывки.
  • Отсутствие фиксации шланга. Вырванный давлением шланг может за несколько часов превратить подвал в бассейн с соленой водой.
  • Замуровывание дренажа в стену без возможности ревизии. Солевые отложения со временем могут сужать просвет трубы, поэтому доступ к линии должен быть сохранен.

Правильная организация дренажной линии — это важное условие долгой и стабильной работы всей системы водоподготовки. Если вы сомневаетесь в своих силах или столкнулись со сложной планировкой помещения, лучше получить консультацию специалиста перед началом работ. Это сэкономит время и предотвратит возможные аварийные ситуации в будущем.

Чек-лист для проверки дренажной линии

  • Диаметр трубы соответствует размеру баллона и длине трассы.
  • Обеспечен видимый разрыв струи между шлангом и канализацией.
  • Дренажная линия надежно закреплена хомутами.
  • Перелив солевого бака выведен отдельно и идет под уклоном.
  • На линии отсутствуют запорные краны и сужения.
  • Точка слива способна принять залповый сброс воды (до 10-15 литров в минуту).

Соблюдение этих простых правил позволит вашей системе умягчения работать эффективно, обеспечивая дом качественной мягкой водой без лишних хлопот с обслуживанием дренажных коммуникаций.

Точные интервалы обслуживания, допустимое давление и монтажные зазоры зависят от модели и исходной воды. Сверяйтесь с паспортом оборудования и результатами анализа воды.
