Где установить магистральный фильтр: схемы и правила монтажа
Значение правильного выбора места для фильтра
Эффективность системы водоподготовки зависит не только от качества сменных картриджей, но и от того, насколько грамотно выбрана точка их размещения. Ошибка в расположении может привести к снижению давления в системе, неудобству при обслуживании или даже к повреждению бытовой техники. Когда планируется монтаж магистрального фильтра, необходимо учитывать гидравлическую логику всей системы водоснабжения.
Состав воды и параметры водопровода различаются по районам и объектам. Перед подбором системы проверьте актуальный анализ воды, рабочее давление и фактический расход.
Оптимальная точка входа: правило POE
В сантехнической практике существует понятие Point of Entry (POE) — точка входа. Это место, где водопроводная труба заходит в квартиру или дом. Именно здесь должен располагаться узел фильтрации. Если установить устройство слишком далеко от ввода, часть труб останется незащищенной, и механические примеси будут оседать в коленах трубопровода или попадать в накопительные баки.

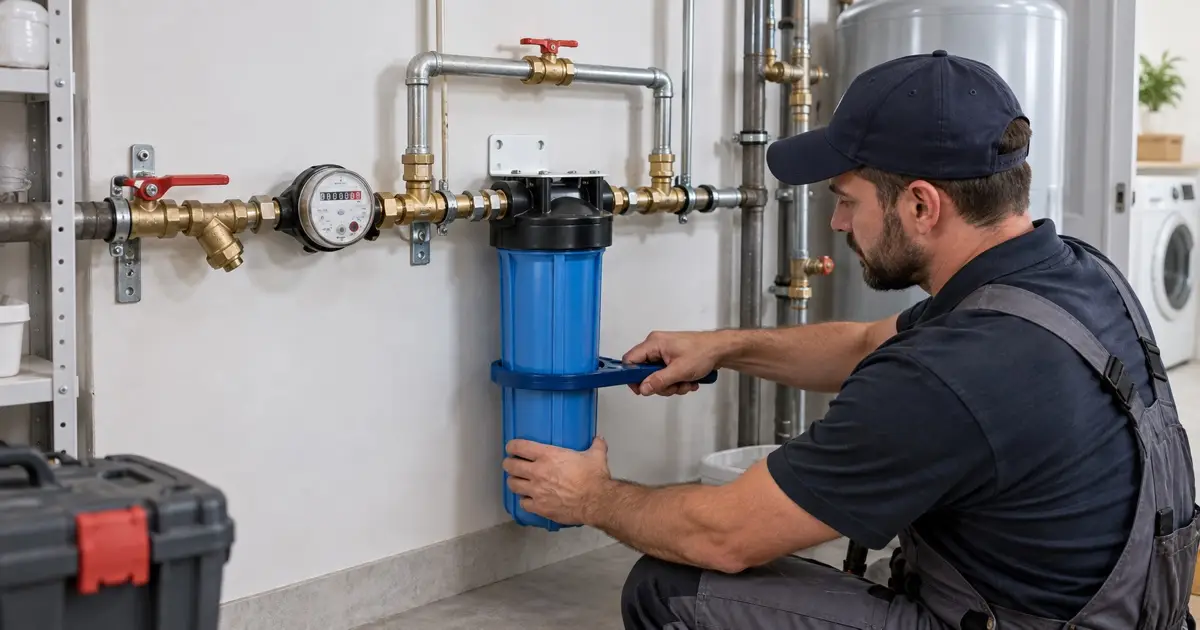

Стандартная схема подключения фильтра предполагает его размещение сразу после запорной арматуры (вводного крана) и прибора учета (счетчика). Такое расположение помогает добиться того, чтобы очищенная вода будет поступать во все точки разбора. Однако важно помнить, что перед фильтром обязательно должен стоять сетчатый фильтр грубой очистки (грязевик), который задерживает самые крупные частицы, продлевая жизнь основному картриджу.
Последовательность элементов в узле водоснабжения
Правильный монтаж магистрального фильтра требует соблюдения строгой последовательности оборудования. Типовая цепочка элементов выглядит следующим образом:
Вводной шаровый кран;
Сетчатый фильтр грубой очистки (косой фильтр);
Счетчик воды;
Обратный клапан;
Редуктор давления (рекомендуется для защиты корпуса фильтра от гидроударов);
Магистральный фильтр;
Манометр (для контроля степени загрязнения картриджа).
Если в системе предусмотрен умягчитель воды, он всегда устанавливается после фильтра механической очистки. Это необходимо, чтобы мелкая взвесь не забивала ионообменную смолу, которая чувствительна к механическим загрязнениям.
Особенности установки на холодную и горячую воду
Где установить магистральный фильтр, если в квартире два стояка? В этом случае требуются два отдельных устройства. Важно учитывать, что требования к корпусам для горячей и холодной воды различаются. Фильтры для горячей воды изготавливаются из термостойкого пластика или нержавеющей стали. Установка «холодного» фильтра на горячую магистраль недопустима, так как корпус может деформироваться или лопнуть под термическим воздействием.
При монтаже на горячую воду следует выбирать место с учетом возможного температурного расширения труб. Также стоит помнить, что картриджи для горячей воды обычно имеют меньший ресурс из-за более агрессивной среды. Если вы сомневаетесь в выборе подходящего оборудования, лучше заранее изучить руководство по выбору корпусов.
Порядок ступеней очистки при каскадной системе

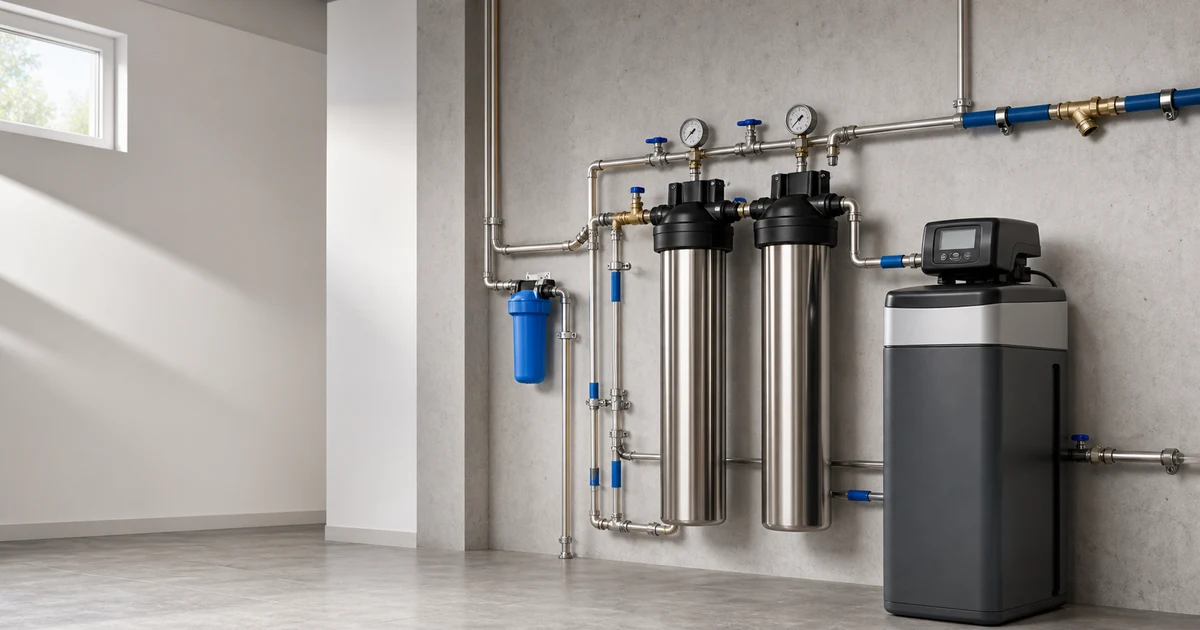

В частных домах или квартирах с проблемной водой часто используют не один, а два или три последовательных фильтра. В этом случае особенно важен порядок ступеней очистки. Нарушение логики приведет к моментальному засорению финишных картриджей.
Классическая схема подразумевает движение от грубого к тонкому:
Первая ступень: Механическая очистка (полипропилен или намотка) на 20–50 микрон. Задерживает песок и крупную ржавчину.
Вторая ступень: Более тонкая очистка на 5–10 микрон. Убирает мелкую взвесь и мутность.
Третья ступень: Сорбционная очистка (активированный уголь). Удаляет хлор, органику и неприятные запахи.
Такой порядок ступеней очистки позволяет равномерно распределить нагрузку. Если поставить угольный блок первым, он быстро забьется грязью и перестанет выполнять свою основную функцию — химическую очистку.
Технические требования к месту установки
При выборе места, где установить магистральный фильтр, нужно руководствоваться не только эстетикой, но и требованиями эксплуатации. Корпус фильтра — это обслуживаемый узел, к которому должен быть обеспечен свободный доступ.
Основные параметры площадки для монтажа:
Высота установки: Необходимо оставить минимум 15–20 сантиметров свободного пространства под нижней точкой фильтра. Это пространство требуется для того, чтобы можно было открутить колбу и вынуть картридж.
Прочность основания: Наполненный водой фильтр (особенно стандарта Big Blue 20) имеет значительный вес. Крепление должно осуществляться на капитальную стену или надежную раму, а не на гипсокартонные перегородки без усиления.
Освещение: Узел должен быть освещен для контроля протечек и удобства замены расходных материалов.
Наличие дренажа: Для моделей с функцией промывки желательно предусмотреть отвод в канализацию непосредственно в месте установки.
Если доступ к фильтрам затруднен, сервис и обслуживание превратятся в сложную задачу, что часто приводит к нарушению регламента замены картриджей.
Организация байпасной линии
Байпас (обводная линия) — это участок трубопровода, который позволяет пустить воду в обход фильтра. Многие пренебрегают этим элементом при монтаже магистрального фильтра, что является ошибкой. Байпас незаменим в ситуациях, когда корпус фильтра поврежден или когда картридж извлечен для замены, а вода в доме нужна немедленно.
Схема байпаса состоит из трех кранов: одного на входе в фильтр, одного на выходе и одного на перемычке между ними. В штатном режиме краны на фильтр открыты, а на перемычке — закрыт. При необходимости обслуживания ситуация меняется на противоположную. Это позволяет выполнять любые работы, не перекрывая воду во всей квартире.
Интеграция с другими системами очистки
Магистральный фильтр часто является лишь первым этапом в комплексной системе. Например, в заведениях общественного питания он защищает дорогостоящие фильтрационные системы HoReCa. В этом случае магистральный блок ставится максимально близко к вводу в помещение, чтобы защитить не только кофемашину, но и ледогенератор, а также посудомоечную технику.
В жилых помещениях важно соблюдать дистанцию между магистральным фильтром и проточными водонагревателями. Рекомендуется, чтобы фильтр находился на расстоянии не менее 1-1.5 метров от нагревательного элемента по длине трубы, чтобы исключить обратный тепловой удар по пластиковому корпусу фильтра при отключении воды.
Алгоритм проверки перед установкой
Перед тем как окончательно закрепить оборудование, пройдите по чек-листу, чтобы убедиться в правильности выбранного места:
Перекрыт ли доступ к счетчикам и запорным кранам корпусом фильтра?
Достаточно ли места для использования специального ключа при откручивании колбы?
Установлен ли редуктор давления, если давление в сети превышает 6 бар или случаются ночные скачки?
Предусмотрены ли манометры до и после фильтра для контроля падения давления?
Удобно ли будет подставить емкость для слива остатков воды при замене картриджа?
Если хотя бы на один вопрос ответ отрицательный, схему расположения стоит пересмотреть. Правильный монтаж исключает вибрации труб и напряжение в резьбовых соединениях.
Точные интервалы обслуживания, допустимое давление и монтажные зазоры зависят от модели и исходной воды. Сверяйтесь с паспортом оборудования и результатами анализа воды.
Что запомнить
Магистральный фильтр устанавливают там, где можно безопасно перекрыть воду, контролировать давление и без демонтажа труб заменить картридж. Оставьте место под колбой, предусмотрите байпас для обслуживаемой системы и сверяйте направление потока со стрелкой на корпусе. Точная схема зависит от анализа воды, рабочего давления и паспорта оборудования.
